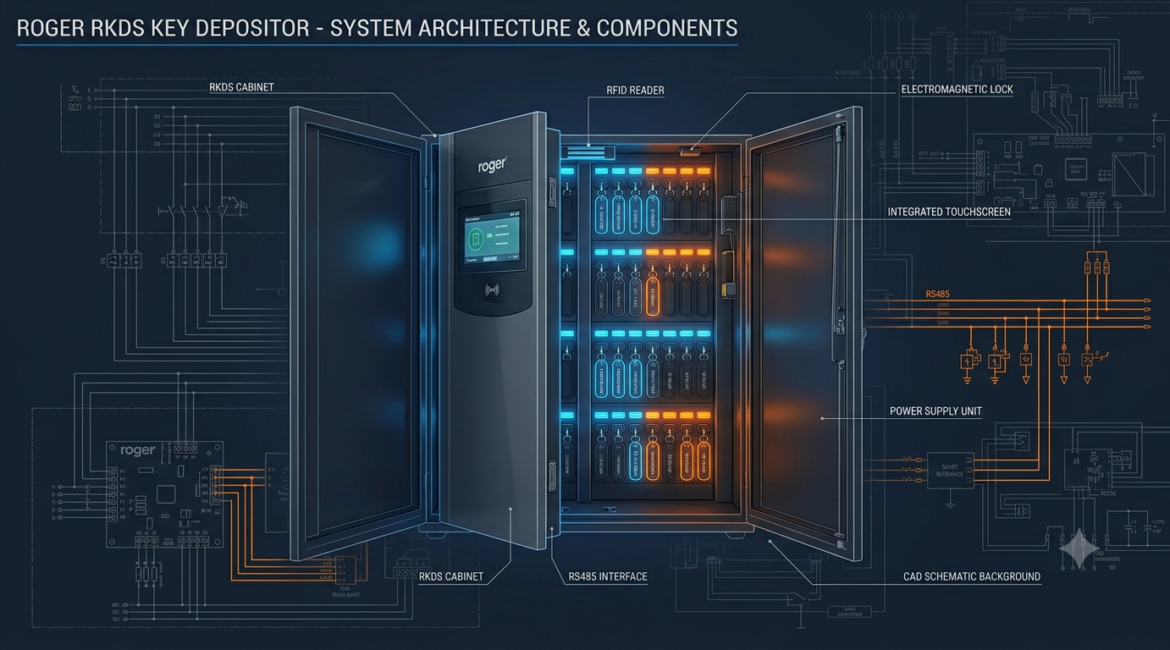

Nowoczesny depozytor kluczy Roger RKDS z podświetlanymi gniazdami RFID i dotykowym ekranem LCD zainstalowany w serwerowni
Roger RKDS – Strefa Projektanta i Instalatora

ROGER RKDS

Portal Projektowy i Narzędziowy

NOWOŚĆ RYNKOWA

Depozytory kluczy Roger RKDS: Nowy standard w projektowaniu systemów bezpieczeństwa

Koniec z papierowymi zeszytami i ręcznym wydawaniem kluczy portierom. Poznaj innowacyjny, autonomiczny system depozytorów kluczy od polskiego lidera kontroli dostępu. Kompletny przewodnik dla projektantów instalacji niskoprądowych.

Autor: FormatMS
Lipiec 2026 r.
Czas czytania: 8 min

01. Dlaczego RKDS rewolucjonizuje rynek?

Większość tradycyjnych szaf na klucze to zamknięte, pasywne puszki metalowe, które stwarzają ogromne ryzyko nadużyć, zgubienia kluczy oraz całkowitego braku audytu. System Roger RKDS (Roger Key Deposit System) zmienia tę dynamikę, przekształcając pasywny punkt przechowywania w aktywny, sieciowy element zintegrowanego systemu bezpieczeństwa fizycznego obiektu.

Urządzenia działają w oparciu o unikalne gniazda z elektromagnetycznymi blokadami. Każdy brelok przypisany do klucza posiada unikalny identyfikator RFID, dzięki czemu system precyzyjnie wie, nie tylko czy dany klucz znajduje się w szafie, ale również kto dokładnie go pobrał i kiedy ma obowiązek go zwrócić.

Kluczowe cechy techniczne systemu Roger RKDS:

  • Pojemność bazowa: 16 lub 32 gniazda kluczowe w centrali
  • Skalowalność: do 72 kluczy za pomocą modułów EXT-8
  • Multiweryfikacja: Karta, Kod PIN, Odcisk palca
  • Praca offline: Pełna autonomia przy awarii sieci IP
  • Integracja: Protokół VISO, wejścia/wyjścia Wiegand i RS485
  • Zasilanie awaryjne: Wbudowana ładowarka akumulatora w centrali

02. Przewodnik projektowy i architektura systemu

Projektując instalację z depozytorami Roger RKDS, inżynierowie systemów zabezpieczeń muszą uwzględnić dwa podstawowe czynniki: **topologię magistrali komunikacyjnej** oraz **bilans energetyczny zasilania awaryjnego**.

Główna szafa kontrolna (RKDS16 lub RKDS32) pełni funkcję kontrolera magistrali. Komunikacja z modułami rozszerzeń (RKDS-EXT-8) odbywa się za pomocą dedykowanej szyny RS485. Dla zapewnienia ciągłości działania systemu w przypadku sabotażu zasilania sieciowego (230V AC), centrala musi zostać podłączona do akumulatora buforowego o pojemności odpowiednio dobranej do czasu rezerwowego wymaganego przez klasyfikację obiektu (np. Grade 2/3).

Etapy Wdrożenia i Instalacji RKDS

1
Montaż mechaniczny

Kotwienie ciężkiej szafy pancernej do ściany nośnej z uwzględnieniem strefy serwisowej.

2
Okablowanie i Magistrala

Podłączenie zasilania buforowego, uziemienia oraz pętli sabotażowej (Tamper) i RS485.

3
Konfiguracja RogerSVC

Uruchomienie oprogramowania narzędziowego, programowanie breloków RFID i ról użytkowników.

Szybkie skróty projektowe

Przejdź do kalkulatorów

Wylicz spadek napięcia na kablach zasilających oraz czas podtrzymania z akumulatora.

Zasoby i Biblioteka CAD

Pobierz schematy blokowe i rysunki techniczne dwg do projektów budowlanych.

Porada inżynierska

Podczas projektowania instalacji w budynkach o podwyższonym rygorze bezpieczeństwa (np. banki, serwerownie), zawsze projektuj redundancję zasilania 24V DC i podwajaj przekrój żyły zasilającej, aby uniknąć problemów przy jednoczesnym otwieraniu rygli elektromagnetycznych.

© 2026 FormatMS. Wszystkie prawa zastrzeżone.

Opracowane dla inżynierów, projektantów instalacji teletechnicznych oraz certyfikowanych instalatorów systemów Roger. Są to informacje i materiały edukacyjne, pomocniecze i poglądowe wymagające weryfikacji i potwierdzenia u specjalisty.
